電線電纜
本產品適用于額定電壓450/750V及以下電氣設備裝置固定連接用線、交流額定電壓450/750V及以下家用電器、小型電動工具、儀器儀表及動力照明用的銅芯聚氯乙烯絕緣連接用軟電線
執行標準:GB5023.1-.7-2008、JB8734-1998

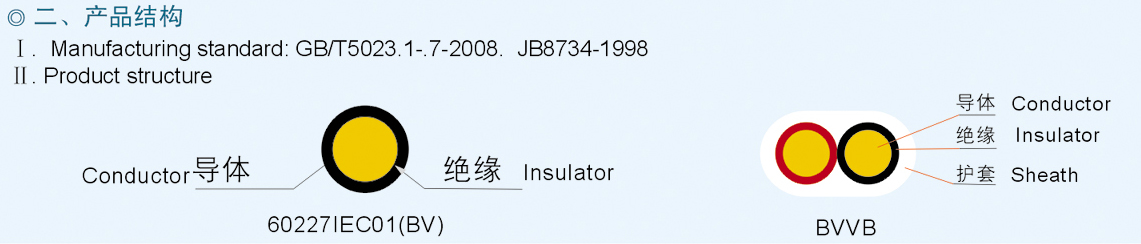

產品結構:
型號和名稱
|
型號 |
名稱 |
電壓等級 |
執行標準 |
芯數 |
截面 |
使用場合 |
|
60227IEC01(BV) |
一般用途單芯硬導體無護套電纜 |
450/750 |
GB5023.3-1997 |
1 |
1.5-400 |
固定敷設 |
|
60227IEC05(BV) |
內部布線用導體溫度為70℃的單芯實心導體無護套電纜 |
300/500 |
GB5023.3-1997 |
1 |
0.5-1 |
固定敷設 |
|
60227IEC07(BV-90) |
內部布線用導體溫度為90℃的單芯實心導體無護套電纜 |
300/500 |
GB5023.3-1997 |
1 |
0.5-2.5 |
固定敷設 |
|
60227IEC10(BVV) |
輕型聚氯乙烯護套電纜 |
300/500 |
GB5023.4-1997 |
2-5 |
1.5-35 |
固定敷設 |
|
BV |
銅芯聚氯乙烯絕緣電線 |
300/500 |
JB8734 |
1 |
0.75-1 |
固定敷設 |
|
BLV |
鋁芯聚氯乙烯絕緣電纜 |
450/750 |
JB8734 |
1 |
2.5-400 |
固定敷設 |
|
BVR |
銅芯聚氯乙烯絕緣軟電纜 |
450/750 |
JB8734 |
1 |
2.5-70 |
固定敷設時要求柔軟的場合 |
|
BVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電纜 |
300/500 |
JB8734 |
1 |
0.75-10 |
固定敷設 |
|
BLVV |
鋁芯聚氯乙烯絕緣聚氯乙烯護套圓型電纜 |
300/500 |
JB8734 |
1 |
2.5-10 |
固定敷設 |
|
BVVB |
銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜 |
300/500 |
JB8734 |
2,3 |
0.75-10 |
固定敷設 |
|
BLVVB |
鋁芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜 |
300/500 |
JB8734 |
2,3 |
2.5-10 |
固定敷設 |
|
60227IEC02 （RV） |
一般用途單芯軟導體無護套電纜 |
450/750 |
GB5023.3-1997 |
1 |
1.5-240 |
|
|
60227IEC06(RV) |
內部布線用導體溫度為70℃的單芯軟導體無護套電纜 |
300/500 |
GB5023.3-1997 |
1 |
0.5-1 |
|
|
60227IEC08(RV-90) |
內部布線用導體溫度為90℃的單芯軟導體無護套電纜 |
300/500 |
GB5023.3-1997 |
1 |
0.5-2.5 |
|
|
60227IEC42(RVB) |
扁形無護套軟線 |
300/300 |
GB5023.5-1997 |
2 |
0.5-0.75 |
|
|
60227IEC53(RVV) |
普通聚氯乙烯護套軟線 |
300/500 |
GB5023.5-1997 |
2-5 |
0.75-2.5 |
|
|
RVS |
銅芯聚氯乙烯絕緣絞型連接用軟電纜 |
300/300 |
JB8734 |
1 |
0.5-0.75 |
|
產品表示方法
產品用型號、規格和標準號表示。規格包括額定電壓、芯數和導體截面等。
電纜的顏色，如需要時，應在規格后面標明。
例如：一般用途單芯硬導體無護套電纜，固定布線用，額定電壓450/750V，1芯、4mm2 藍色表示為227IEC01（BV） 450/750V1*4 藍GB5023.3-2008
成品電纜主要性能參數
電纜的電性能應符合表8的規定
電纜的電性能
|
序號 No. |
試驗項目 Test item |
單位 Unit |
電纜額定電壓 Rated voltage of cable |
試驗方法 Test method |
|||
|
300/300V |
300/500V |
450/750V |
GB |
條文號 Clause No. |
|||
|
1 |
導體電阻測量 Resistance test of conductor |
|
|
|
|
5023.2 |
2.1 |
|
1.1 |
試驗結果 Test result |
|
見表5、7 Please refer to tables 5 and 7 |
見表3、4、6 Please refer to tables 3, 4 and 6 |
見表2 Please refer to table 2 |
|
|
|
-最大值 Maximum value |
|
|
|
|
|
|
|
|
2 |
成品電纜電壓試驗 Voltage test of finished cable |
|
|
|
|
5023.2 |
2.2 |
|
2.1 |
試驗條件:Test condition |
|
|
|
|
|
|
|
-試樣最小長度 Min. length of specimen |
m |
10 |
10 |
10 |
|
|
|
|
-浸水最少時間 Min. time of dipping in water |
h |
1 |
1 |
|
|
|
|
|
-水溫 Water temperature |
℃ |
20±5 |
20±5 |
20±5 |
|
|
|
|
2.2 |
試驗電壓(交流)Testing voltage (AC) |
V |
2000 |
2000 |
2000 |
|
|
|
2.3 |
每次最少施加電壓時間 Min. voltage applying time at one time |
min |
5 |
5 |
5 |
|
|
|
2.4 |
試驗結果 Test result |
|
不擊穿No breakdown |
不擊穿No breakdown |
不擊穿No breakdown |
|
|
|
3 |
絕緣線芯電壓試驗 Voltage test of insulation wire core |
|
|
|
|
5023.2 |
2.3 |
|
3.1 |
試驗條件 Test condition |
|
|
|
|
|
|
|
-試樣長度 Length of specimen |
m |
5 |
5 |
5 |
|
|
|
|
-浸水最少時間 Min. time of dipping in water |
h |
1 |
1 |
1 |
|
|
|
|
-水溫 Water temperature |
℃ |
20±5 |
20±5 |
20±5 |
|
|
|
|
3.2 |
試驗電壓(交流)Testing voltage (AC) |
|
|
|
|
|
|
|
-絕緣厚度0.6mm及以下 With insulation thickness 0.6mm or below |
V |
1500 |
1500 |
- |
|
|
|
|
-絕緣厚度0.6mm以上 With insulation thickness 0.6mm or above |
V |
2000 |
2000 |
2500 |
|
|
|
|
3.3 |
每次最少施加電壓時間 Min. voltage applying time at one time |
min |
5 |
5 |
5 |
|
|
|
3.4 |
試驗結果 Test result |
|
不擊穿 |
不擊穿 |
不擊穿 |
|
|
|
4 |
絕緣電阻測量 Insulation resistance measurement |
|
|
|
|
5023.2 |
2.4 |
|
4.1 |
試驗條件 Test condition |
|
|
|
|
|
|
|
-試樣長度 Length of specimen |
m |
5 |
|
|
|
|
|
|
-經上述第2第3項電壓試驗 Through the above items 2 and 3 voltage test |
|
|
|
|
|
|
|
|
-浸熱水最少時間 Min. time of dipping in hot water |
h |
2 |
|
|
|
|
|
|
-水溫 Water temperature |
|
|
|
|
|
|
|
|
4.2 |
試驗結果 Test result |
|
見表5、7 Please refer to tables 5 and 7 |
見表3、4、6 Please refer to tables 3,4 and 6 |
見表2 Please refer to table 2 |
|
|
外形尺寸：電纜的平均外形尺寸應符合表2-表7的規定，圓形電纜在同一橫截面上測任意二點外徑之差應不超過平均外徑規定上限的15%
軟電纜的機械強度
軟電纜應能經受正常使用時的彎曲和其他機械應力。
軟電纜的曲繞試驗應能經受15000次往復運動。即30000次單程運動后，應既不發生電流短路，也不發生導體之間的短路。
不延燃試驗：所有的電纜均應符合GB/T18380.1規定的試驗要求.
表2、60227IEC01（BV）型450/750V一般用途單芯硬導體無護套電纜的綜合數據
60227IEC01(BV)型450/750V一般用途單芯硬導體無護套電纜的綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
1.5 |
1 |
0.7 |
3.3 |
0.011 |
12.1 |
20 |
|
1.5 |
2 |
0.7 |
3.4 |
0.010 |
12.1 |
21 |
|
2.5 |
1 |
0.8 |
3.9 |
0.010 |
7.41 |
33 |
|
2.5 |
2 |
0.8 |
4.2 |
0.009 |
7.41 |
34 |
|
4 |
1 |
0.8 |
4.4 |
0.0085 |
4.61 |
48 |
|
4 |
2 |
0.8 |
4.8 |
0.0077 |
4.61 |
50 |
|
6 |
1 |
0.8 |
4.9 |
0.0070 |
3.08 |
68 |
|
6 |
2 |
0.8 |
5.4 |
0.0065 |
3.08 |
70 |
|
10 |
1 |
1.0 |
6.4 |
0.0070 |
1.83 |
113 |
|
10 |
2 |
1.0 |
6.8 |
0.0065 |
1.83 |
115 |
|
16 |
2 |
1.0 |
8.0 |
0.0050 |
1.15 |
174 |
|
25 |
2 |
1.2 |
9.8 |
0.0050 |
0.727 |
271 |
|
35 |
2 |
1.2 |
11.0 |
0.0040 |
0.524 |
368 |
|
50 |
2 |
1.4 |
13.0 |
0.0045 |
0.387 |
522 |
|
70 |
2 |
1.4 |
15.0 |
0.0035 |
0.268 |
714 |
|
95 |
2 |
1.6 |
17.0 |
0.0035 |
0.193 |
968 |
|
120 |
2 |
1.6 |
19.0 |
0.0032 |
0.153 |
1206 |
|
150 |
2 |
1.8 |
21.0 |
0.0032 |
0.124 |
1507 |
|
185 |
2 |
2.0 |
23.5 |
0.0032 |
0.0991 |
1860 |
|
240 |
2 |
2.2 |
26.5 |
0.0032 |
0.0754 |
2405 |
|
300 |
2 |
2.4 |
29.5 |
0.0030 |
0.0601 |
2998 |
|
400 |
2 |
2.6 |
33.5 |
0.0028 |
0.0470 |
3936 |
表2-1、60227IEC02（RV）型450/750V一般用途單芯軟導體無護套電纜綜合數據
227IEC01(BV)型450/750V一般用途單芯硬導體無護套電纜的綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
1.5 |
1 |
0.7 |
3.3 |
0.011 |
12.1 |
20 |
|
1.5 |
2 |
0.7 |
3.4 |
0.010 |
12.1 |
21 |
|
2.5 |
1 |
0.8 |
3.9 |
0.010 |
7.41 |
33 |
|
2.5 |
2 |
0.8 |
4.2 |
0.009 |
7.41 |
34 |
|
4 |
1 |
0.8 |
4.4 |
0.0085 |
4.61 |
48 |
|
4 |
2 |
0.8 |
4.8 |
0.0077 |
4.61 |
50 |
|
6 |
1 |
0.8 |
4.9 |
0.0070 |
3.08 |
68 |
|
6 |
2 |
0.8 |
5.4 |
0.0065 |
3.08 |
70 |
|
10 |
1 |
1.0 |
6.4 |
0.0070 |
1.83 |
113 |
|
10 |
2 |
1.0 |
6.8 |
0.0065 |
1.83 |
115 |
|
16 |
2 |
1.0 |
8.0 |
0.0050 |
1.15 |
174 |
|
25 |
2 |
1.2 |
9.8 |
0.0050 |
0.727 |
271 |
|
35 |
2 |
1.2 |
11.0 |
0.0040 |
0.524 |
368 |
|
50 |
2 |
1.4 |
13.0 |
0.0045 |
0.387 |
522 |
|
70 |
2 |
1.4 |
15.0 |
0.0035 |
0.268 |
714 |
|
95 |
2 |
1.6 |
17.0 |
0.0035 |
0.193 |
968 |
|
120 |
2 |
1.6 |
19.0 |
0.0032 |
0.153 |
1206 |
|
150 |
2 |
1.8 |
21.0 |
0.0032 |
0.124 |
1507 |
|
185 |
2 |
2.0 |
23.5 |
0.0032 |
0.0991 |
1860 |
|
240 |
2 |
2.2 |
26.5 |
0.0032 |
0.0754 |
2405 |
|
300 |
2 |
2.4 |
29.5 |
0.0030 |
0.0601 |
2998 |
|
400 |
2 |
2.6 |
33.5 |
0.0028 |
0.0470 |
3936 |
表2-1、60227IEC02（RV）型450/750V一般用途單芯軟導體無護套電纜綜合數據
表2 60227IEC02（RV）型450/750V一般用途單芯軟導體無護套電纜綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
1.5 |
5 |
0.7 |
3.5 |
0.01 |
13.3 |
22.1 |
|
2.5 |
5 |
0.8 |
4.2 |
0.009 |
7.98 |
34.5 |
|
4 |
5 |
0.8 |
4.8 |
0.007 |
4.95 |
50.2 |
|
6 |
5 |
0.8 |
6.3 |
0.006 |
3.3 |
73.6 |
|
10 |
5 |
1 |
7.6 |
0.0056 |
1.91 |
119.4 |
|
16 |
5 |
1 |
8.8 |
0.0046 |
1.21 |
178.7 |
|
25 |
5 |
1.2 |
11 |
0.0044 |
0.78 |
277.3 |
|
35 |
5 |
1.2 |
12.5 |
0.0038 |
0.554 |
375.3 |
|
50 |
5 |
1.4 |
14.5 |
0.0037 |
0.386 |
531.5 |
|
70 |
5 |
1.4 |
17 |
0.0032 |
0.272 |
727.1 |
|
95 |
5 |
1.6 |
19 |
0.0032 |
0.206 |
978.6 |
|
120 |
5 |
1.6 |
21 |
0.0029 |
0.161 |
1217.7 |
|
150 |
5 |
1.8 |
23.5 |
0.0029 |
0.129 |
1523.2 |
|
185 |
5 |
2 |
26 |
0.0029 |
0.106 |
1877.9 |
|
240 |
5 |
2.2 |
29.5 |
0.0028 |
0.0801 |
2426.3 |
注：
1、導體結構：按照GB/T3956第5種導體。
2、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
３、平均外徑不大于表中規定的上限值
表3 60227IEC05(BV)型 300/500V內部布線用導體溫度為70℃的單芯實心導體無護套電纜的綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
0.5 |
1 |
0.6 |
2.4 |
0.015 |
36.0 |
8.8 |
|
0.75 |
1 |
0.6 |
2.6 |
0.012 |
24.5 |
12.0 |
|
1.0 |
1 |
0.6 |
2.8 |
0.011 |
18.1 |
14.5 |
注：
1、導體結構：按照GB/T3956選擇，實芯導體用第1種，絞合導體用第2種?！ ?/p>
2、絕緣：絕緣料應采用PVC/C型聚氯乙烯混合物。
3、平均外徑不大于表中規定的上限值。
表3 227IEC06(RV)型300/500V內部布線用導體溫度為70℃的單芯軟導體無護套電纜綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
0.5 |
5 |
0.6 |
2.6 |
0.013 |
39 |
9.8 |
|
0.75 |
5 |
0.6 |
2.8 |
0.011 |
26 |
12.6 |
|
1 |
5 |
0.6 |
3 |
0.01 |
19.5 |
15.4 |
注：
1、導體結構：按照GB/T3956第5種導體。
2、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
3、平均外徑不大于表中規定的上限值
表4 227IEC07(BV-90)型300/500V內部布線用導體溫度為90℃的單芯實心導體無護套電纜的綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
0.75 |
1 |
0.6 |
2.6 |
0.013 |
24.5 |
11.5 |
|
1.0 |
1 |
0.6 |
2.8 |
0.012 |
18.1 |
14.5 |
|
1.5 |
1 |
0.7 |
3.3 |
0.011 |
12.1 |
21.0 |
|
2.5 |
1 |
0.8 |
3.9 |
0.009 |
7.41 |
33.0 |
注：
1、導體結構：按照GB/T3956選擇，實芯導體用第1種，絞合導體用第2種。
2、絕緣：絕緣料應采用PVC/C型聚氯乙烯混合物。
3、平均外徑不大于表中規定的上限值。
表4 227IEC08(RV-90)型300/500V內部布線用導體溫度為90℃的單芯軟導體無護套電纜綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
0.5 |
5 |
0.6 |
2.6 |
0.013 |
39 |
9.8 |
|
0.75 |
5 |
0.6 |
2.8 |
0.011 |
26 |
12.6 |
|
1 |
5 |
0.6 |
3 |
0.01 |
19.5 |
15.4 |
|
1.5 |
5 |
0.7 |
3.5 |
0.009 |
13.3 |
22.1 |
|
2.5 |
5 |
0.8 |
4.2 |
0.009 |
7.98 |
34.5 |
注：
1、導體結構：按照GB/T3956第5種導體。
2、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
3、平均外徑不大于表中規定的上限值
表5 BV型300/500V銅芯聚氯乙烯絕緣電線的綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
0.75 |
1 |
0.6 |
2.6 |
0.014 |
24.5 |
12.0 |
|
1.0 |
1 |
0.6 |
2.8 |
0.013 |
18.1 |
15.0 |
注:
1、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物
2、平均外徑不大于表中規定的上限值
表5 227IEC42(RVB)型300/300V扁形無護套軟線綜合數據
|
導體標稱截面 |
絞合導體中單線最少根數 |
絕緣厚度規定值 |
平均外徑 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
|
下限 |
上限 |
||||||
|
0.5 |
6 |
0.8 |
2.5*5.0 |
3.0*6.0 |
0.016 |
39 |
22.5 |
|
0.75 |
6 |
0.8 |
2.7*5.4 |
3.2*6.4 |
0.014 |
26 |
28.5 |
注：
1、導體結構：按照GB/T3956第5種導體。
2、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
3、平均外徑不大于表中規定的上限值
表6 BVR型450/750V銅芯聚氯乙烯絕緣軟電纜的綜合數據
|
導體標稱截面 |
導體種類 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
2.5 |
19 |
0.8 |
4.1 |
0.011 |
7.41 |
34.0 |
|
4 |
19 |
0..8 |
4.8 |
0.009 |
4.61 |
49.7 |
|
6 |
19 |
0.8 |
5.3 |
0.0084 |
3.08 |
70.1 |
|
10 |
49 |
1.0 |
6.8 |
0.0072 |
1.83 |
118.5 |
|
16 |
49 |
1.0 |
8.1 |
0.0062 |
1.15 |
177.9 |
|
25 |
98 |
1.2 |
10.2 |
0.0058 |
0.727 |
274.9 |
|
35 |
133 |
1.2 |
11.7 |
0.0052 |
0.524 |
374.9 |
|
50 |
133 |
1.4 |
13.9 |
0.0051 |
0.387 |
531.1 |
|
70 |
189 |
1.4 |
16.0 |
0.0045 |
0.268 |
727.3 |
注:
１、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物
2、平均外徑不大于表中規定的上限值
表6 2227IEC53（RVV）型300/500V普通聚氯乙烯護套軟線綜合數據
|
導體標稱截面 |
絞合導體中單線最少根數 |
絕緣厚度規定值 |
護套厚度規定值 |
平均外徑 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
|
下限 |
上限 |
|||||||
|
2*1.0 |
5 |
0.6 |
0.8 |
6.4 |
8 |
0.01 |
19.5 |
69.9 |
|
2*1.5 |
5 |
0.7 |
0.8 |
7.4 |
9 |
0.01 |
13.3 |
87.1 |
|
2*2.5 |
5 |
0.8 |
1 |
8.9 |
11 |
0.009 |
7.98 |
126.1 |
|
3*1.0 |
5 |
0.6 |
0.8 |
6.8 |
8.4 |
0.01 |
19.5 |
95.7 |
|
3*1.5 |
5 |
0.7 |
0.9 |
8 |
9.8 |
0.01 |
13.3 |
107.8 |
|
3*2.5 |
5 |
0.8 |
1 |
9.6 |
12 |
0.009 |
7.98 |
161.7 |
|
4*1.0 |
5 |
0.6 |
0.9 |
7.6 |
9.4 |
0.01 |
19.5 |
111.7 |
|
4*1.5 |
5 |
0.7 |
1 |
9 |
11 |
0.01 |
13.3 |
148.3 |
|
4*2.5 |
5 |
0.8 |
1.1 |
10.5 |
13 |
0.009 |
7.98 |
215 |
|
5*1.0 |
5 |
0.6 |
0.9 |
8.3 |
10 |
0.01 |
19.5 |
134.3 |
|
5*1.5 |
5 |
0.7 |
1.1 |
10 |
12 |
0.01 |
13.3 |
173.6 |
|
5*2.5 |
5 |
1 |
1.2 |
11.5 |
14 |
0.009 |
7.98 |
259.8 |
注：
1、導體結構：按照GB/T3956中第5種導體。
2、絕緣：絕緣料應采用PVC/D型 聚氯乙烯混合物。
3、護套: 應采用PVC/ST5型聚氯乙烯混合物
4、平均外徑應符合表中規定的限值內
表7 227IE10(BVV)型300/500V輕型聚氯乙烯護套電纜的綜合數據
|
芯數*標稱截面 |
導體種類 |
絕緣厚度規定值 |
護套厚度規定值 |
平均外徑 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
|
下限 |
上限 |
|||||||
|
2*1.5 |
1 |
0.7 |
1.2 |
7.6 |
10.0 |
0.011 |
12.1 |
121 |
|
2*1.5 |
2 |
0.7 |
1.2 |
7.8 |
10.5 |
0.010 |
12.1 |
127 |
|
2*2.5 |
1 |
0.8 |
1.2 |
8.6 |
11.5 |
0.010 |
7.41 |
158 |
|
2*2.5 |
2 |
0.8 |
1.2 |
9.0 |
12.0 |
0.009 |
7.41 |
166 |
|
2*4 |
1 |
0.8 |
1.2 |
9.6 |
12.5 |
0.0085 |
4.61 |
198 |
|
2*4 |
2 |
0.8 |
1.2 |
10.0 |
13.0 |
0.0077 |
4.61 |
208 |
|
2*6 |
1 |
0.8 |
1.2 |
10.5 |
13.5 |
0.0070 |
3.08 |
249 |
|
2*6 |
2 |
0.8 |
1.2 |
11.0 |
14.0 |
0.0065 |
3.08 |
260 |
|
2*10 |
1 |
1.0 |
1.4 |
13.0 |
16.5 |
0.0070 |
1.83 |
381 |
|
2*10 |
2 |
1.0 |
1.4 |
13.5 |
17.5 |
0.0065 |
1.83 |
397 |
|
2*16 |
2 |
1.0 |
1.4 |
15.5 |
20.0 |
0.0052 |
1.15 |
540 |
|
2*25 |
2 |
1.2 |
1.4 |
18.5 |
24.0 |
0.0050 |
0.727 |
772 |
|
2*35 |
2 |
1.2 |
1.6 |
21.0 |
27.5 |
0.0044 |
0.524 |
1044 |
|
3*1.5 |
1 |
0.7 |
1.2 |
8.0 |
10.5 |
0.011 |
12.1 |
146 |
|
3*1.5 |
2 |
0.7 |
1.2 |
8.2 |
11.0 |
0.010 |
12.1 |
153 |
|
3*2.5 |
1 |
0.8 |
1.2 |
9.2 |
12.0 |
0.010 |
7.41 |
196 |
|
3*2.5 |
2 |
0.8 |
1.2 |
9.4 |
12.5 |
0.009 |
7.41 |
206 |
|
3*4 |
1 |
0.8 |
1.2 |
10.0 |
13.0 |
0.0085 |
4.61 |
252 |
|
3*4 |
2 |
0.8 |
1.2 |
10.5 |
13.5 |
0.0077 |
4.61 |
264 |
|
3*6 |
1 |
0.8 |
1.4 |
11.5 |
14.5 |
0.0070 |
3.08 |
338 |
|
3*6 |
2 |
0.8 |
1.4 |
12.0 |
15.5 |
0.0065 |
3.08 |
353 |
|
3*10 |
1 |
1.0 |
1.4 |
14.0 |
17.5 |
0.0070 |
1.83 |
504 |
|
3*10 |
2 |
1.0 |
1.4 |
14.5 |
19.0 |
0.0065 |
1.83 |
523 |
|
3*16 |
2 |
1.0 |
1.4 |
16.5 |
21.5 |
0.0052 |
1.15 |
727 |
|
3*25 |
2 |
1.2 |
1.4 |
20.5 |
26.0 |
0.0050 |
0.727 |
1059 |
|
3*35 |
2 |
1.2 |
1.6 |
22.0 |
29.0 |
0.0044 |
0.524 |
1433 |
|
4*1.5 |
1 |
0.7 |
1.2 |
8.6 |
11.5 |
0.011 |
12.1 |
175 |
|
4*1.5 |
2 |
0.7 |
1.2 |
9.0 |
12.0 |
0.010 |
12.1 |
182 |
|
4*2.5 |
1 |
0.8 |
1.2 |
10.0 |
13.0 |
0.010 |
7.41 |
238 |
|
4*2.5 |
2 |
0.8 |
1.2 |
10.0 |
13.5 |
0.009 |
7.41 |
250 |
|
4*4 |
1 |
0.8 |
1.4 |
11.5 |
14.5 |
0.0085 |
4.61 |
325 |
|
4*4 |
2 |
0.8 |
1.4 |
12.0 |
15.0 |
0.0077 |
4.61 |
340 |
|
4*6 |
1 |
0.8 |
1.4 |
12.5 |
16.0 |
0.0070 |
3.08 |
419 |
|
4*6 |
2 |
0.8 |
1.4 |
13.0 |
17.0 |
0.0065 |
3.08 |
437 |
|
4*10 |
1 |
1.0 |
1.4 |
15.5 |
19.0 |
0.0070 |
1.83 |
633 |
|
4*10 |
2 |
1.0 |
1.4 |
16.0 |
20.5 |
0.0065 |
1.83 |
657 |
|
4*16 |
2 |
1.0 |
1.4 |
18.0 |
23.5 |
0.0052 |
1.15 |
923 |
|
4*25 |
2 |
1.2 |
1.6 |
22.5 |
28.5 |
0.0050 |
0.727 |
1411 |
|
4*35 |
2 |
1.2 |
1.6 |
24.5 |
32.0 |
0.0044 |
0.524 |
1836 |
|
5*1.5 |
1 |
0.7 |
1.2 |
9.4 |
12.0 |
0.011 |
12.1 |
204 |
|
5*1.5 |
2 |
0.7 |
1.2 |
9.8 |
12.5 |
0.010 |
12.1 |
213 |
|
5*2.5 |
1 |
0.8 |
1.2 |
11.0 |
14.0 |
0.010 |
7.41 |
281 |
|
5*2.5 |
2 |
0.8 |
1.2 |
11.0 |
14.5 |
0.009 |
7.41 |
295 |
|
5*4 |
1 |
0.8 |
1.4 |
12.5 |
16.0 |
0.0085 |
4.61 |
386 |
|
5*4 |
2 |
0.8 |
1.4 |
13.0 |
17.0 |
0.0077 |
4.61 |
403 |
|
5*6 |
1 |
0.8 |
1.4 |
13.5 |
17.5 |
0.0070 |
3.08 |
501 |
|
5*6 |
2 |
0.8 |
1.4 |
14.5 |
18.5 |
0.0065 |
3.08 |
522 |
|
5*10 |
1 |
1.0 |
1.4 |
17.0 |
21.0 |
0.0070 |
1.83 |
765 |
|
5*10 |
2 |
1.0 |
1.4 |
17.5 |
22.0 |
0.0065 |
1.83 |
792 |
|
5*16 |
2 |
1.0 |
1.6 |
20.5 |
26.0 |
0.0052 |
1.15 |
1146 |
|
5*25 |
2 |
1.2 |
16 |
24.5 |
31.5 |
0.0050 |
0.727 |
1716 |
|
5*35 |
2 |
1.2 |
1.6 |
27.0 |
35.0 |
0.0044 |
0.524 |
2276 |
注:
1、導體結構：按照GB/T3956選擇，實芯導體用第1種，絞合導體用第2種。
2、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
3、護套:擠包在內護層上的護套應采用PVC.ST4型聚氯乙烯混合物.
4、平均外徑應符合表中規定的限值內
表7 RVS型300/300V銅聚氯乙烯絕緣絞型連接用軟電纜綜合數據
|
芯數*標稱截面 |
導體單線最大直徑 |
絕緣厚度規定值 |
平均外徑上限 |
70℃時最小絕緣電阻 |
20℃最大直流電阻 |
理論重量 |
|
2*0.5 |
0.16 |
0.8 |
6 |
0.016 |
39 |
22.5 |
|
2*0.75 |
0.16 |
0.8 |
6.2 |
0.014 |
26 |
28.5 |
注：
1、導體結構：按照GB/T3956中第5種導體。
2、絕緣：絕緣料應采用PVC/D型 聚氯乙烯混合物。
3、護套: 應采用PVC/ST5型聚氯乙烯混合物
4、平均外徑應符合表中規定的限值內
表8 BVV型300/500V銅芯聚氯乙烯絕緣聚氯乙烯護套圓形電纜綜合數據
|
導體標稱截面 |
絞合導體中單線最少根數 |
絕緣厚度規定值 |
護套厚度規定值 |
平均外徑 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
|
下限 |
上限 |
|||||||
|
1.5 |
1 |
0.7 |
0.8 |
4.2 |
5.0 |
0.011 |
12.1 |
36 |
|
1.5 |
7 |
0.7 |
0.8 |
4.3 |
5.2 |
0.010 |
12.1 |
37 |
|
2.5 |
1 |
0.8 |
0.8 |
4.8 |
5.7 |
0.010 |
7.41 |
50 |
|
2.5 |
7 |
0.8 |
0.8 |
4.8 |
5.9 |
0.009 |
7.41 |
53 |
|
4 |
1 |
0.8 |
0.9 |
5.4 |
6.5 |
0.0085 |
4.61 |
70 |
|
4 |
7 |
0.8 |
0.9 |
5.5 |
6.8 |
0.0077 |
4.61 |
73 |
|
6 |
1 |
0.8 |
0.9 |
5.9 |
7.1 |
0.0070 |
3.08 |
93 |
|
6 |
7 |
0.8 |
0.9 |
6.0 |
7.3 |
0.0065 |
3.08 |
96 |
|
10 |
1 |
1.0 |
0.9 |
7.3 |
8.8 |
0.0065 |
1.83 |
148 |
注：
1、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
2、護套:擠包在內護層上的護套應采用PVC.ST4型聚氯乙烯混合物
3、平均外徑應符合表中規定的限值內
表9 BVVB型300/500V銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜綜合數據
|
導體標稱截面 |
絞合導體中單線最少根數 |
絕緣厚度規定值 |
護套厚度規定值 |
平均外徑 |
70℃時最小絕緣電阻 |
20℃時最大直流電阻 |
理論重量 |
|
|
下限 |
上限 |
|||||||
|
1.5 |
1 |
0.7 |
0.8 |
4.2 |
5.0 |
0.011 |
12.1 |
36 |
|
1.5 |
7 |
0.7 |
0.8 |
4.3 |
5.2 |
0.010 |
12.1 |
37 |
|
2.5 |
1 |
0.8 |
0.8 |
4.8 |
5.7 |
0.010 |
7.41 |
50 |
|
2.5 |
7 |
0.8 |
0.8 |
4.8 |
5.9 |
0.009 |
7.41 |
53 |
|
4 |
1 |
0.8 |
0.9 |
5.4 |
6.5 |
0.0085 |
4.61 |
70 |
|
4 |
7 |
0.8 |
0.9 |
5.5 |
6.8 |
0.0077 |
4.61 |
73 |
|
6 |
1 |
0.8 |
0.9 |
5.9 |
7.1 |
0.0070 |
3.08 |
93 |
|
6 |
7 |
0.8 |
0.9 |
6.0 |
7.3 |
0.0065 |
3.08 |
96 |
|
10 |
1 |
1.0 |
0.9 |
7.3 |
8.8 |
0.0065 |
1.83 |
148 |
注:
1、絕緣：絕緣料應采用PVC/C型 聚氯乙烯混合物。
2、護套:擠包在內護層上的護套應采用PVC.ST4型聚氯乙烯混合物.
3、平均外徑應符合表中規定的限值內
交貨長度
成圈長度為100米，成盤長度應大于100米
允許長度不小于20米的短段交貨，其數量應不超過交貨總長度的10%，且2件中的短段數量不超過5個。
根據雙方協議，允許任何長度交貨。
長度計量誤差應不超過±0.5%
成品電纜交貨標志
成品電纜應有油墨印字或壓印凸字在絕緣或護套上的制造廠名、產品型號、規格、額定電壓的連續標志。
標志應具有連續性，絕緣線上的一個標志的末端與下一個標志的始端之間的間距應不超過200mm，護套的則應不超過500mm。字跡要清晰、耐擦
立即詢價
版權所有：久盛電氣股份有限公司 浙ICP備14025988號-1 網站建設：中企動力 杭州
