電纜連續長度長，中間無接頭，柔軟性好，耐火（950℃、3h），無煙無毒、耐腐蝕、耐老化、耐輻照、耐高溫、防鼠咬、能自動消除自燃力及電動力的破壞、使用壽命長。

電纜優越性

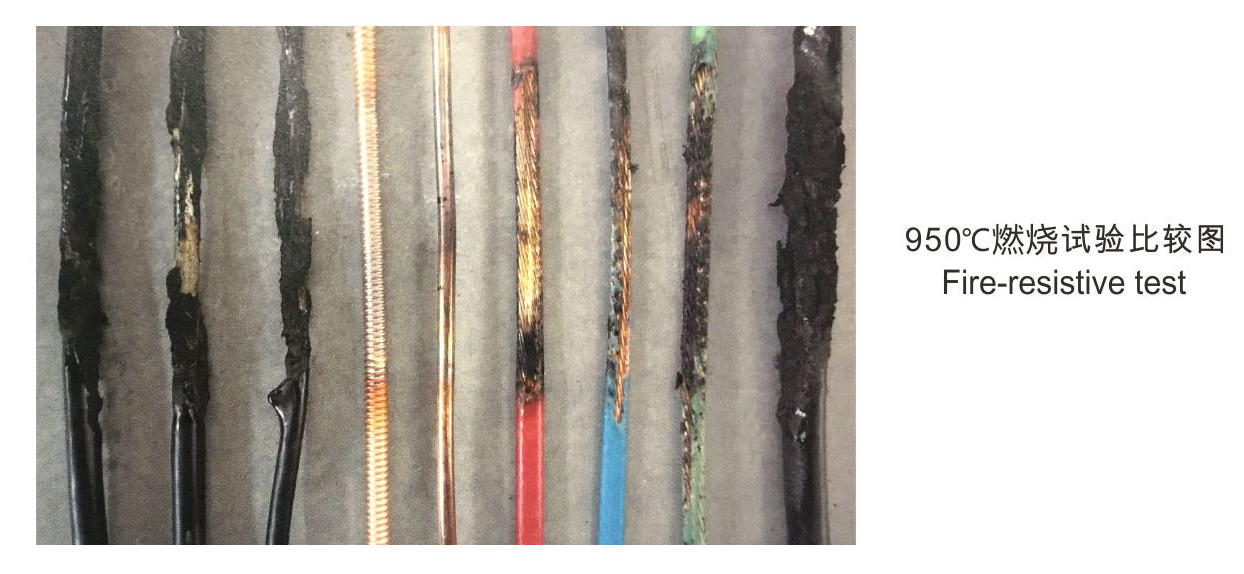

1、 防火性能優異，耐火等級不僅滿足國際GB12666.6A類950℃，90min，還可滿足英國BS6387-1994中規定的A級650℃3h；B級750℃3h；C級950℃3h要求；同時，在燃燒中還能耐受水噴與機械撞擊；

2、 連續長度長，不管是單芯，還是多芯電纜，其長度能滿足供電需要，每根連續長度可達1000m以上；

3、 截面大，單芯電纜截面可達630 mm²，多芯電纜截面可達70 mm²；

4、 具有柔性，電纜可以盤在電纜盤上，其彎曲半徑6-10D，（D為電纜外徑）；

5、 燃燒時無煙無毒，絕緣采用無機材料（不燃燒體），燃燒時不會產生任何有害氣體，更不會發生2次污染，稱得上環保綠色產品；

6、 過載能力大，電纜不僅載流量大，而且具有較大的過載能力。根據布線要示，通常電纜表面溫度≤70℃，若布線不可觸摸，也不與可燃燒建筑材料相接觸時，電纜護套溫度可提高到105℃。過載時防火電纜長期工作溫度可達250℃，

7、 耐腐蝕，有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料管易老化變脆，鐵管易銹蝕，防火電纜有銅護套不須擊穿，銅護套耐腐蝕性好。

8、 無電磁干擾，防火電纜與信息、控制等線在同一豎井中敷設時，在銅護套的屏蔽下，不會對信號、控制電線電纜傳輸?shù)男畔a(chǎn)生干擾；

9、 安全性好，防火電纜能在火焰中正常供電，啟動滅火設備，減少火災損失，對人身安全也特別可靠，其銅護套是優良導體，是最好的接地PE線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性；

10、使用壽命長，無機絕緣材料耐高溫，且不易老化，他的壽命比有機絕緣電纜高許多倍，在正常工作狀態下，其壽命可達100年以上；

11、經濟性好，柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低；

一、無機礦物絕緣電纜制造標準

JG/T313-2014 額定電壓0.6/1kv，及以下金屬護套無機礦物絕緣防火電纜。

二、礦物絕緣電纜的特性標準：

1、BS6387：1994用于火災條件下保持電路完整的電纜的性能標準（英國）

2、GA306.1～306.2-2001公安部消防標準

3、IEC60332-3電纜在火焰條件下的燃燒試驗

4、GB/T18380.1-.3-2001電纜在火焰條件下的燃燒試驗

5、GB/T17651.2-1998電纜或光纜在特定條件下燃燒的煙密度測定

6、GB/T17650.2-1998取自電纜的材料燃燒時析出氣體的試驗

7、GB/T19216-2003電線電纜耐火特性試驗方法

8、IEC60331電線電纜耐火特性試驗方法

9、UL2196電纜耐火性能測試（美國）

10、IEC60754-2酸性和腐蝕性氣體的揮發

11、IEC60134-2煙密度試驗

12、GB31247 電纜及光纜燃燒性能分級

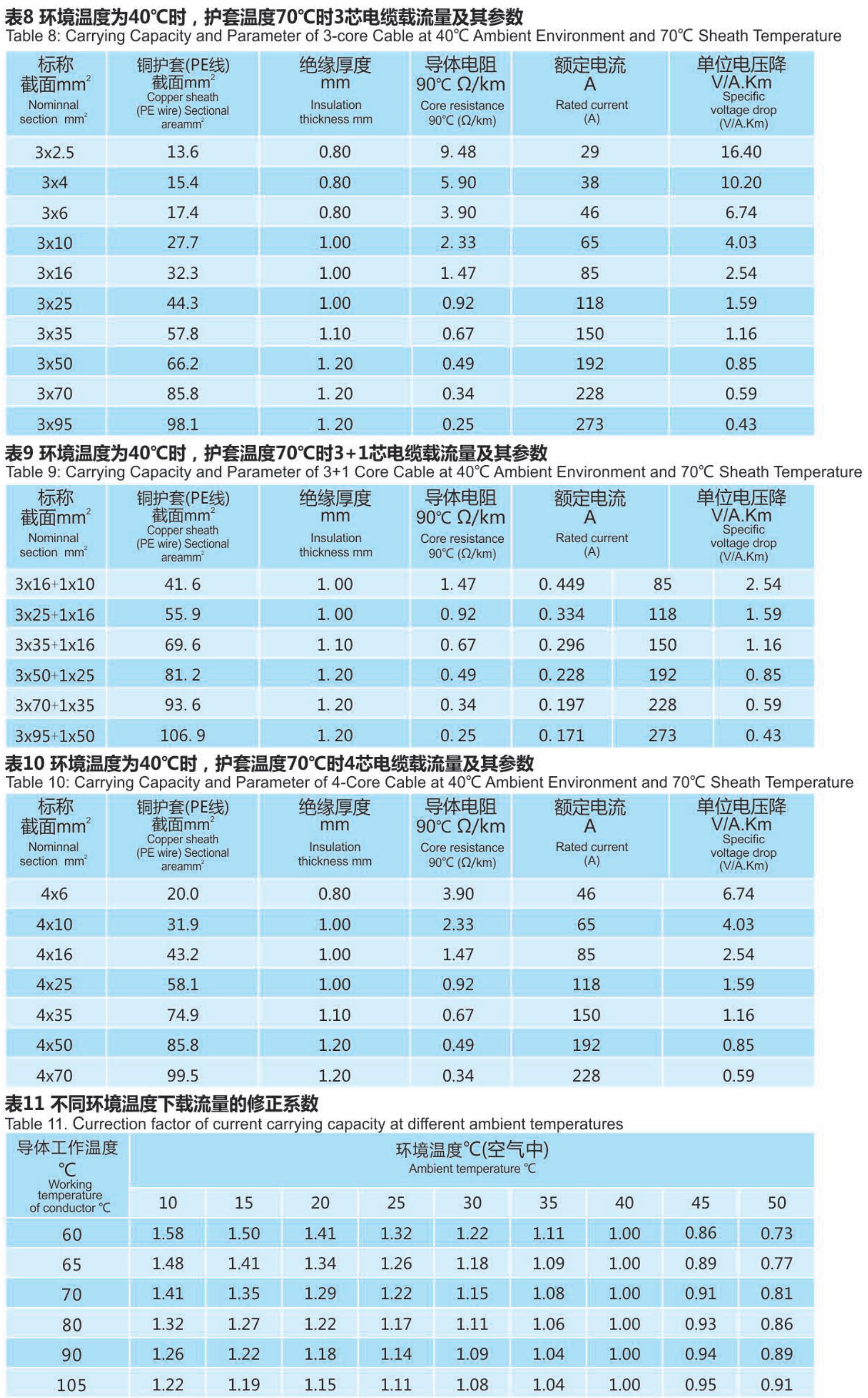

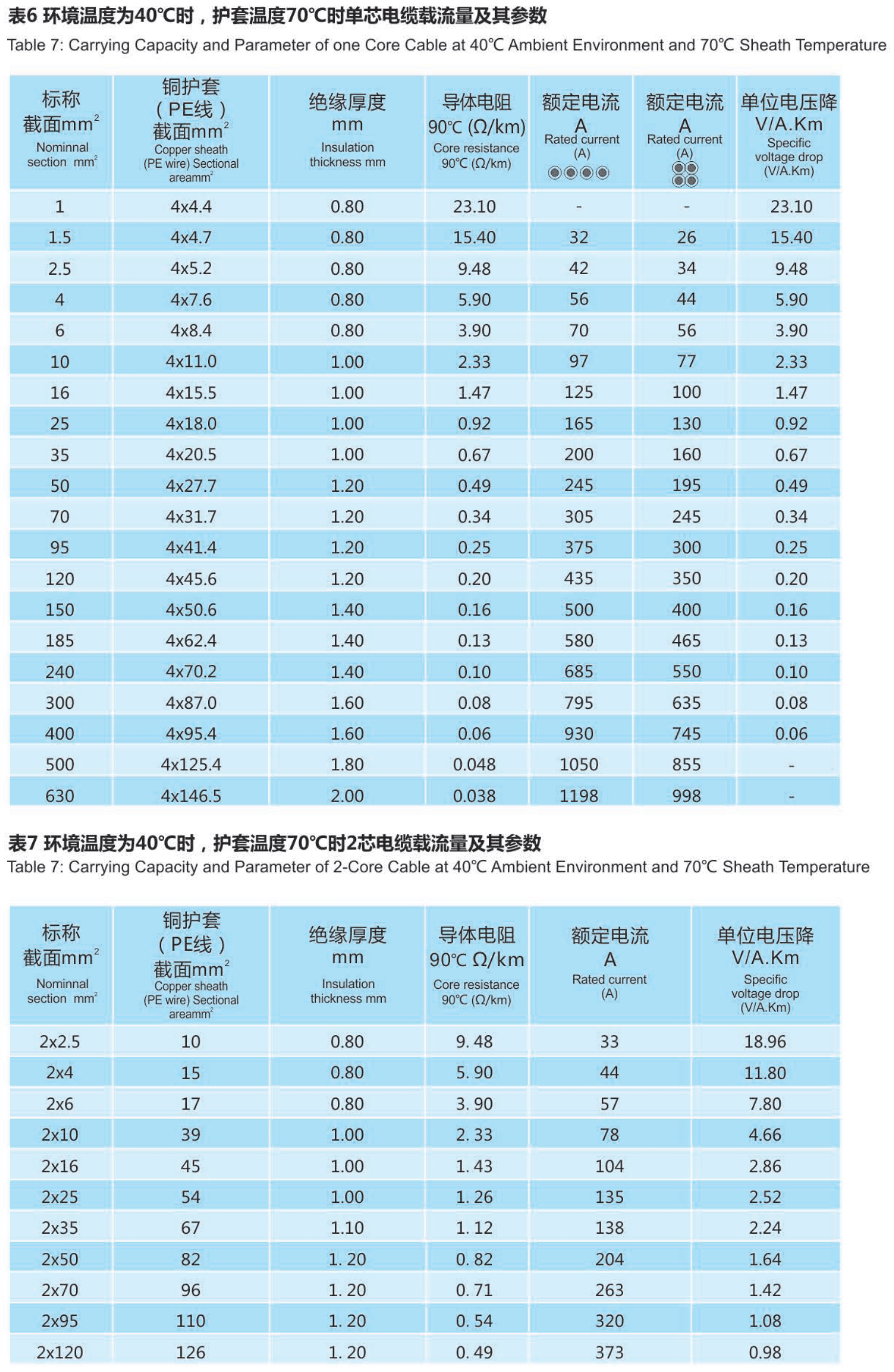

RTTZ系列柔性防火電線電纜載流量的說明：
電線電纜的連續負荷載流量（額定流量），是一個重要而復雜的物理量，各廠家的樣本幾乎不相同。國際上也互不相同，不同的因素很多，難以說明，但無論國內國外大家都有一個共同點：都遵循IEC國際標準。本公司完全參照IEC287標準定出柔性防水電線電纜的載流量。依據是環境溫度40℃，線芯溫度90℃。由于無機絕緣電線線纜優良的耐高溫特性，是否能提高線芯溫度，縮減載面，節省 投資，當然可以，單本公司不提倡，因為這樣做會大大增加銅損，從綜合經濟效益來看是合算的。

設計參考

1、單芯電纜及多芯電纜選擇

由于多線電纜性價比大大優于單芯電纜，工作電流小于300A應優先選用多芯電纜，較大截面時候185 mm²及以上使用單芯電纜。

2、電纜載流量

RTTZ電纜的載流量一早GB/T16895.15規定，是可靠的。特別提醒，為了降低造價，把載流量提高，導體截面減少1-2級檔次，只要滿足兩個條件：一、安裝場所安全，二、滿足末端壓降要求。

3、未端壓降計算
電纜未端壓降要求，規范有規定（±5%）。可以用簡易計算公式△U=K*I*L*Vo（V）單相K=2：三相K=√3.
例一  多芯電纜RTTZ-3×70=1×35，電纜長80m
         計算電流1=200A    試求未端壓降
         解 K=√3，Vo=0.59V/A*Km=0.00059V/A*m
         得 △U=1.73×200×80×0.00059=16.3V  符合規范要求。
例二  單芯電纜RTTZ-3（1×240）+1×120，電纜長150m
         計算電流1=600A
         解 K=√3，Vo=0.10V.A*Km=0.00010V/A*m
         得 △U=1.73×600×150×0.00010=15.57V  符合要求。
4、電纜的動熱穩定性驗算

RTTZ電纜既有耐高溫的 無機絕緣，又有一定的柔性，不需要驗算動熱穩定性。

5、防腐蝕

RTTZ電纜的銅護套及無機絕緣材質有很好的耐腐蝕性，一般場所不需要考慮防腐蝕措施。若安裝在地下或有強腐蝕氣體場所，應標明電纜有PVC防護護套。

6、電纜接地

RTTZ電纜的銅護套是良好的PE線，共戴面均滿足標準規定要求的。四芯可以代替五芯的有機絕緣電纜，節約投資。多芯電纜銅護套一端接地即可，單芯電纜銅護套應兩端接地，為了節能采用單端接地時，另一端必須有電氣絕緣隔離。銅護套可以多個接地點。

7、分支箱及預分支電纜

在樹干式配電系統中，可采用分支箱或采用預分支電纜，主干電纜不需分斷（減少故障點），但電纜必須采用支架明敷，省去橋架。

8、電纜配件

RTTZ電纜有終端接頭供給，根據安裝需要，也能在現場制作終端接頭，中間接頭，對于大截面多芯電纜安裝有困難時，可以加一個中間接頭，接頭的耐火特性及本特相同。為了減小截面電纜在彎曲時安裝困難，可以相配各種預制的彎曲接頭。中間接頭也可以多個接地點。

9、電纜上設計長度計算

RTTZ電纜有一定的柔性，能自動消除自然力和電動力的破壞，不需要在一定距離增加S及U形接頭。輻射中自然形成蛇形以及在做電纜頭也需要一定長度，所以增加附加長度1.5m-2m

10、電纜敷設
電纜可以直接明敷，省去橋架，多芯電纜可以穿越樓板預埋鐵管，可以用鐵制固件固定。單芯電纜嚴禁單根穿鐵管及用高導磁閉合材質綁箍。

11、電纜彎曲半徑

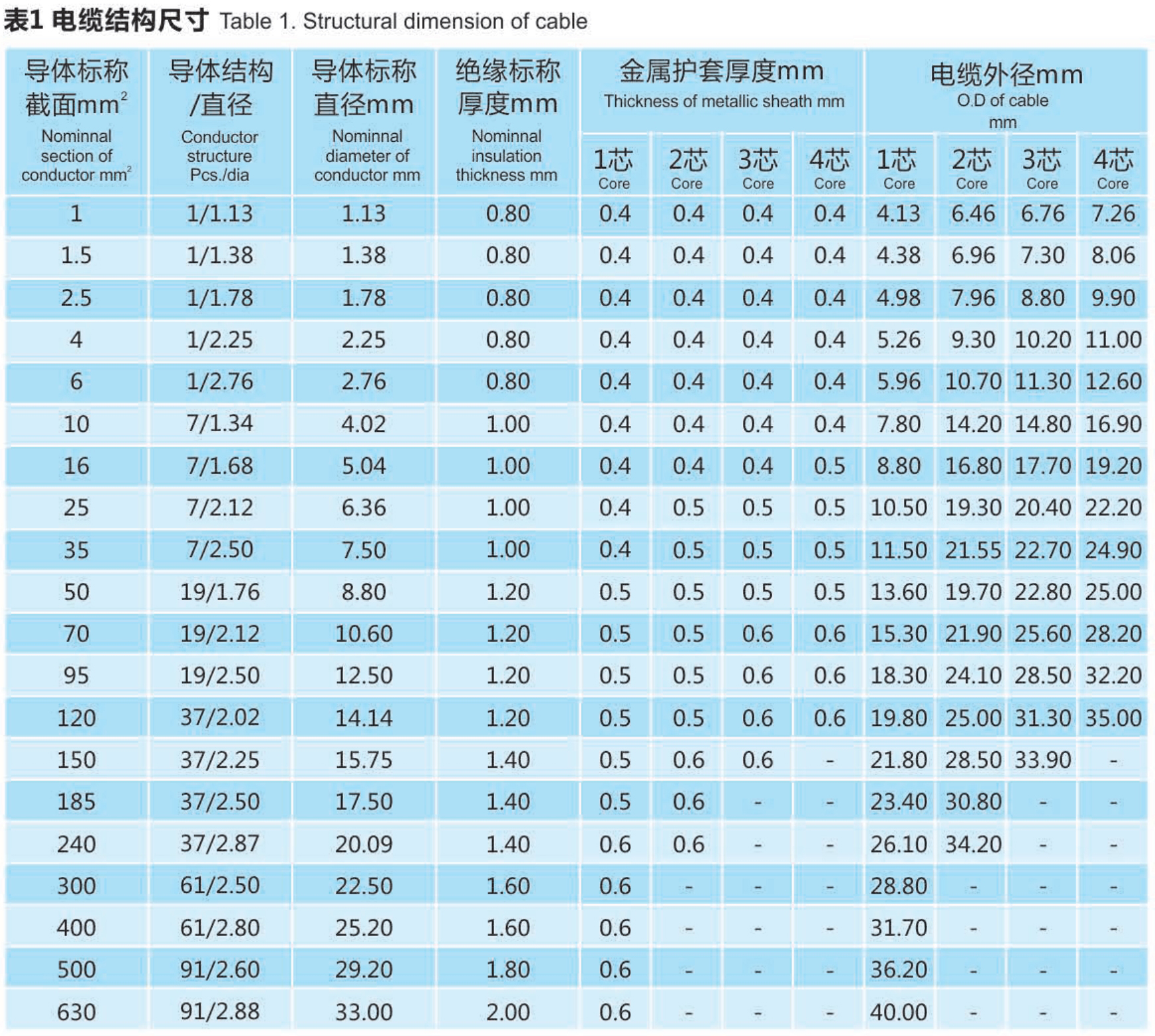

注：1.電纜采用緊壓線芯時，導體的直徑應是標稱直徑的95%；金屬護套外徑則作相應調整而變小。增強絕緣時，電纜外徑約增5%。
       2.特殊大規格2芯或3芯電纜，為減少電纜外徑，導體線芯可采用半圓形或扇形，也可采用2根單芯電纜
       3.經軋紋處理的銅護套厚度，將適當變薄，但應滿足作為PE的電氣性能要求；若銅護套不作PE線要求，只須保證其機械強度。

注：*表示主導體采用扇形，第四芯導體采用圓形壓緊，多芯95平方及以上電纜宜采用單芯電纜。

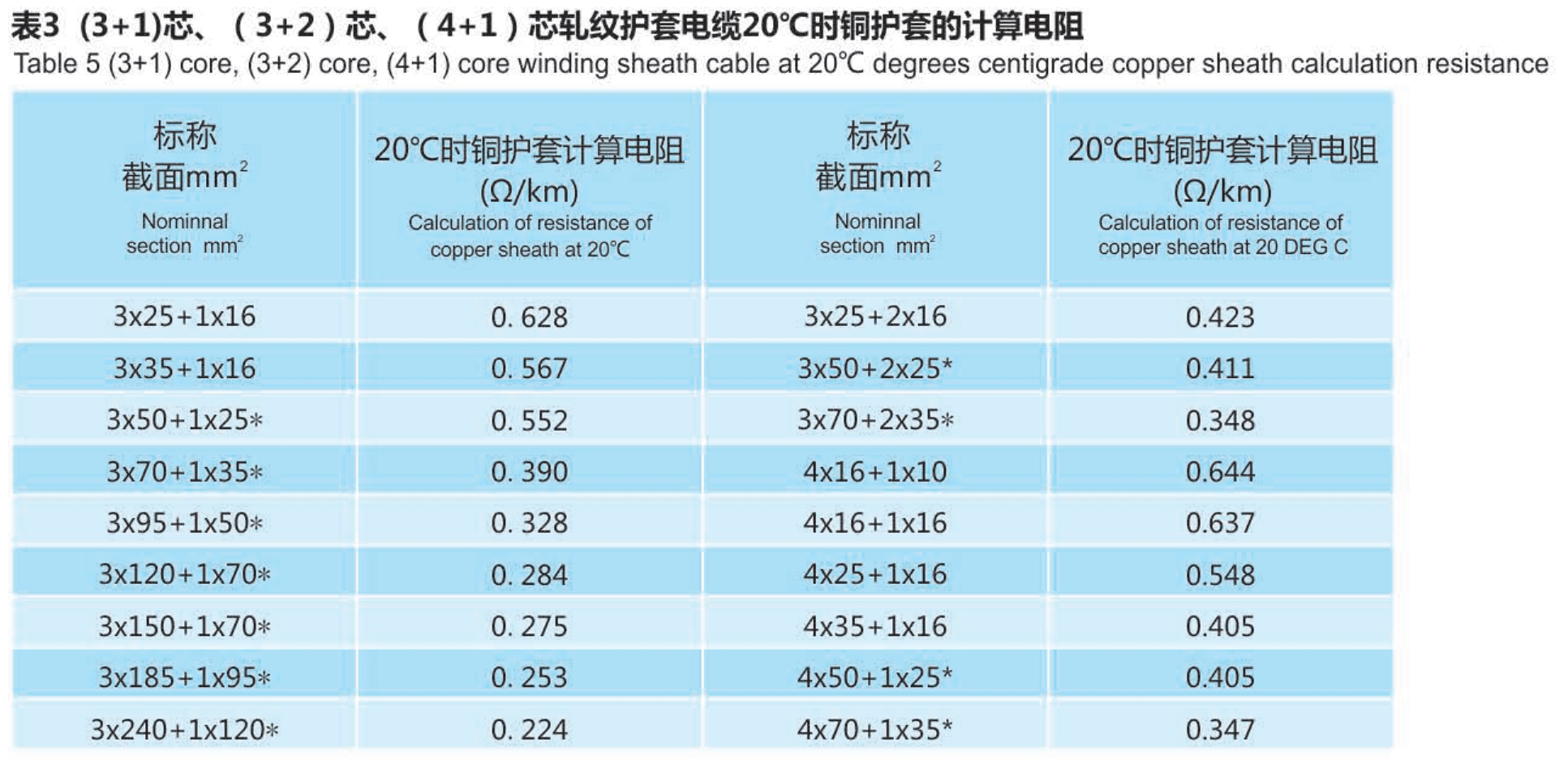

注：1.3+1芯為特殊電纜，20℃銅護套電阻根據下列公式計算：R20=0.0178÷π*4÷[D²-(D-2h)²]*1000
式中：D-電纜外徑；h-電纜銅護套厚度

電纜敷設

RTTZ電纜可以直接明敷，省去橋架，多芯電纜可以穿越樓板預埋鐵管，可以用鐵制固件固定。單芯電纜嚴禁單根穿鐵管及用高導磁閉合材質綁箍。

RTTZ電纜安裝注意事項

1.RTTZ電纜安裝方式同普通電纜一樣不需要專業人員，也不需要進行安裝培訓，遵照廠家所提供的安裝施工要領及注意事項，安裝前廠家均可派人作指導。

2.電纜盤直接到現場進行放線，放線是可以以下至上，也可以從上至下。

3.電纜的支架與固定

a 水平吊架允許跨距1）電纜外徑≤20mm，允許跨距400mm；2）電纜外徑＞20mm，允許跨距800mm；

b 垂直支架允許跨距1）電纜外徑≤20mm，允許跨距1500mm；2）電纜外徑＞20mm，允許跨距1000mm；

c 在電纜橋架中敷設，固定電纜的允許跨距可參照a、b項；

d 電纜敷設時允許存在自然的蛇形，單彎曲凸度應≤2D，D為電纜外徑；

e 單芯電纜綁箍固定嚴禁采用磁性材質，例如鐵絲等；

f 電線電纜不能單根穿越磁性材質管及閉合的任何形狀的磁性構件，必須穿過鋼管時（如地下室至樓層）又不能三相四線一起穿，應將每根鋼管鋸開一條縫才能穿過。

4.電纜配件

a 中間接頭  特長電纜或大截面多芯電纜（單根重量較重可分兩段）中間配有接頭，有現場連接。耐火等級等同于本體；

b 直角彎頭  電纜直角轉彎敷設時，現場彎曲難度大，可配預制直角彎接頭，方便現場施工；

c 終端接頭  根據用戶需求，可配終端接頭，也可以不陪終端接頭，在現場制作終端頭時，剝去銅護套，端頭剝去絕緣約30mm壓制端子，用兆歐表檢查銅護套及導體間絕緣電阻，合格后，套上熱縮套管，保護未剝絕緣層；

5.電纜彎曲

電纜彎曲時，必須用直徑不小于0.5m圓輪襯墊，彎曲時也必須用圓弧襯墊收彎曲。

6.電纜分割

在現場電纜可以任意按需求分割，不必采用噴燈去試。

7.電纜接地

a 多芯電纜銅護套一端或多處接地無特殊要求；

b 單芯電纜銅護套應兩端（多端也可）接地，若要節能單端接地時，另一端必須采用絕緣隔離，防止人員觸碰，也要防止電纜周圍有可燃材質；

c 電纜接地可用銅帶，銅卡緊固在銅護套上，用銅導體引導接地點。若采用鈦制卡件，必須鍍鋅，鍍絡件。

8.電纜通電

a 電纜兩端已制作號終端，在接到電器設備之前，必須要用千伏兆歐表檢測絕緣電阻。單芯電纜檢測導體及銅護套之間，多芯電纜檢測，相線及相線之間，相線及中性線之間，相線及銅護套之間，中性線及銅護套之間。

b 電纜兩端接到電器設備，對整個系統應用千伏兆歐表檢測系統絕緣電阻，若≥0.5MΩ才可以通電。

9.運輸與儲存

a.在運輸過程中，電纜不能受機械撞擊和雨雪侵襲受潮；

b.電纜應儲存在干燥的庫房內，同時庫房中應不存在有損電纜的有害物或氣氛；

c.施工現場電纜應放在干燥處；

d.施工完畢后，余下的電纜其端頭應給予可靠的密封。

RTTZ云母帶礦物絕緣銅護套電力電纜具有保護生命、物資、信息安全的重要作用，應用于主干線路、消費線路、逃生救援系統、如應急照明、火災檢測、報警系統、電梯系統、排煙系統、以及控制線路等。

      1、高層建筑

　　普通照明、應急照明、火災報警、消防電氣線路、應急電梯和升降設備線路、計算機房控制線路、主干/分干配電系統線路、雙電源控制線路。

       2、機場候機樓

　　普通照明和供電、應急照明、火災監測系統、火災報警系統、消防電氣線路。

       3、地鐵、輕軌、遂道

　　普通照明、應急照明、火災報警、消防電氣線路、通風線路和救生系統。

       4、購物中心、酒店、醫院

　　普通照明、應急照明線路、應急廣播線路、應急電梯、消防線路和升降設備線路。

　　5、會議中心、體育中心、劇院

　　普通照明、應急照明線路、應急廣播線路、應急電梯和升降設備線路。

       6、圖書館、博物館、數據處理中心

　　普通照明、應急照明線路、火災報警控制線路、消防電氣線路。

　　7、停車場、地下車庫、人防

　　普通照明、應急照明、火災報警、消防線路和通風線路。

   　8、名勝古跡

　　普通照明、應急照明、火災報警、消防電氣線路。

       9、石油化工、石油平臺

　　普通照明、應急照明線路、高溫場所、消防線路、大動力線路、潛在危險爆炸區域線路。

      10、軍艦、船舶

　　發電機房輸電線路、火災監測系統、火災報警系統、煙氣排放和通風線路、廚房用電線路、大動力線路、雙電源控制線路、應急照明、應急廣播線路、計算機房控制線路。

      11、鋼鐵冶金

　　高溫環境動力和控制線路、應急電源、大動力線路、不能斷電的供電線路、發電機房輸電線路。

      12、發電廠

　　大動力線路、普通照明、應急照明、火災報警、消防電氣線路。

      13、電站、核電站

　　普通照明、應急照明線路、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線路。

　   14、航空航天

　　普通照明、應急照明線路、計算機房控制線路、大動力線路、高溫環境動力和控制線路、潛在危險爆炸區域線路。

      15、油庫、彈藥庫

　　普通照明、應急照明、火災報警、煙氣排放、易燃易爆和通風線路。

　   16、工礦

　　排煙風機、高頻加熱爐、高溫場所、消防線路、大動力線路。
